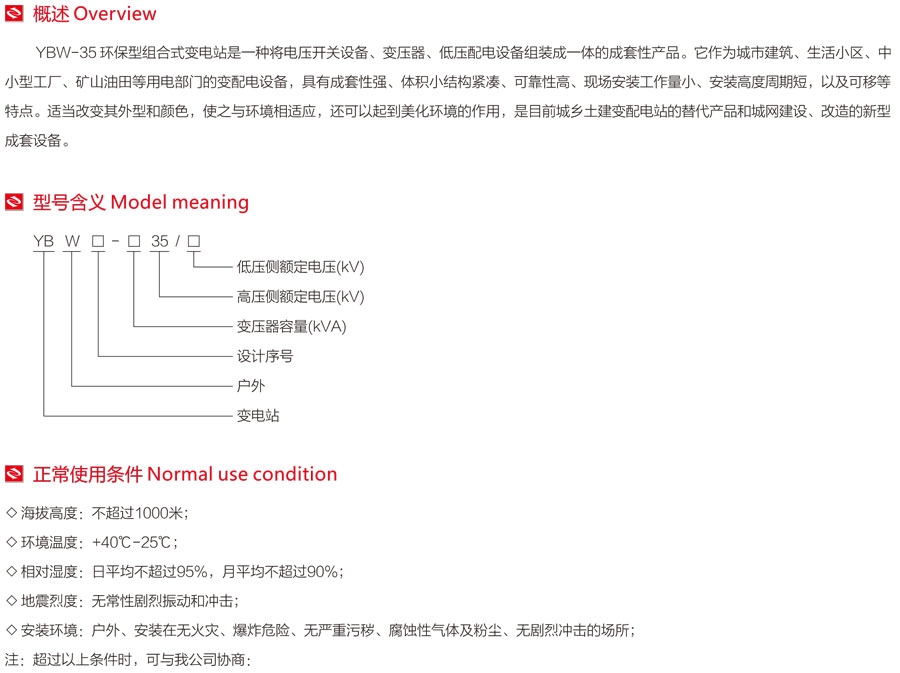

YBW-35環保型組合式變電站概述：

YBW-35環保型組合式變電站是-種將電壓開關設備、變壓器、低壓配電設備組裝成- 體的成套性產品。它作為城市建筑、生活小區、中小型工廠、礦山油田等用電部門的變配電設備，具有成套性強、體積小結構緊湊、可靠性高、現場安裝工作量小、安裝高度周期短，以及可移等特點。適當改變其外型和顏色，使之與環境相適應，還可以起到美化環境的作用，是目前城鄉土建變配電站的替代產品和城網建設、改造的新成套設備。

YBW-35環保型組合式變電站產品特點：

1、變電站由高壓開關室、低壓開關室、繼電保護室和變壓器室組成。高壓開關定、低壓開關室、繼電保護室外殼可采用鋁合金板、鋼板或復合板制作。鋁合金板表面經陽極氧化處理，增強了鋁合金板的耐腐蝕性強度。鋼板及鋼結構件都經磷化處理，復合板具有色彩鮮艷美觀并有絕熱、阻燃等特點。變壓器室不設封閉外殼構而高置安全網罩，既有利于變壓器通風散熱，又能優良人身和設備安全。

2、高壓開關室HV高壓開關室可裝JYNI-35。KYNI0- 35開關柜或35KV負荷開關。35KV進線和出線方式用戶可自由選擇架空式電纜方式。

3、低壓開關室LV：

a.當?shù)蛪簜?cè)為10KV時，低壓開關室可安裝XGN2-1、KZNI-12、 KYNI-12開關柜，HXGNII-10F、 HXGN26- 10(F)環網柜。

b.當?shù)蛡?cè)為0.4KV時，低壓開關室(為節省空間一般不做低壓開關柜)內安裝DWI5T系列、ME系列、M系列、F系列框架式斷式斷路和D220系列、CM系列、H系列、S系列塑殼空氣斷路器。

4、斷電保護室斷電保護室內安裝交流屏、直流屏、信號屏、保護屏、運動控制屏(RTU)載波機屏或光纖終端機。

注:根據用戶要求本變電站可采用常規格繼電器保護，也可采用變電站微機綜合自動化系統。

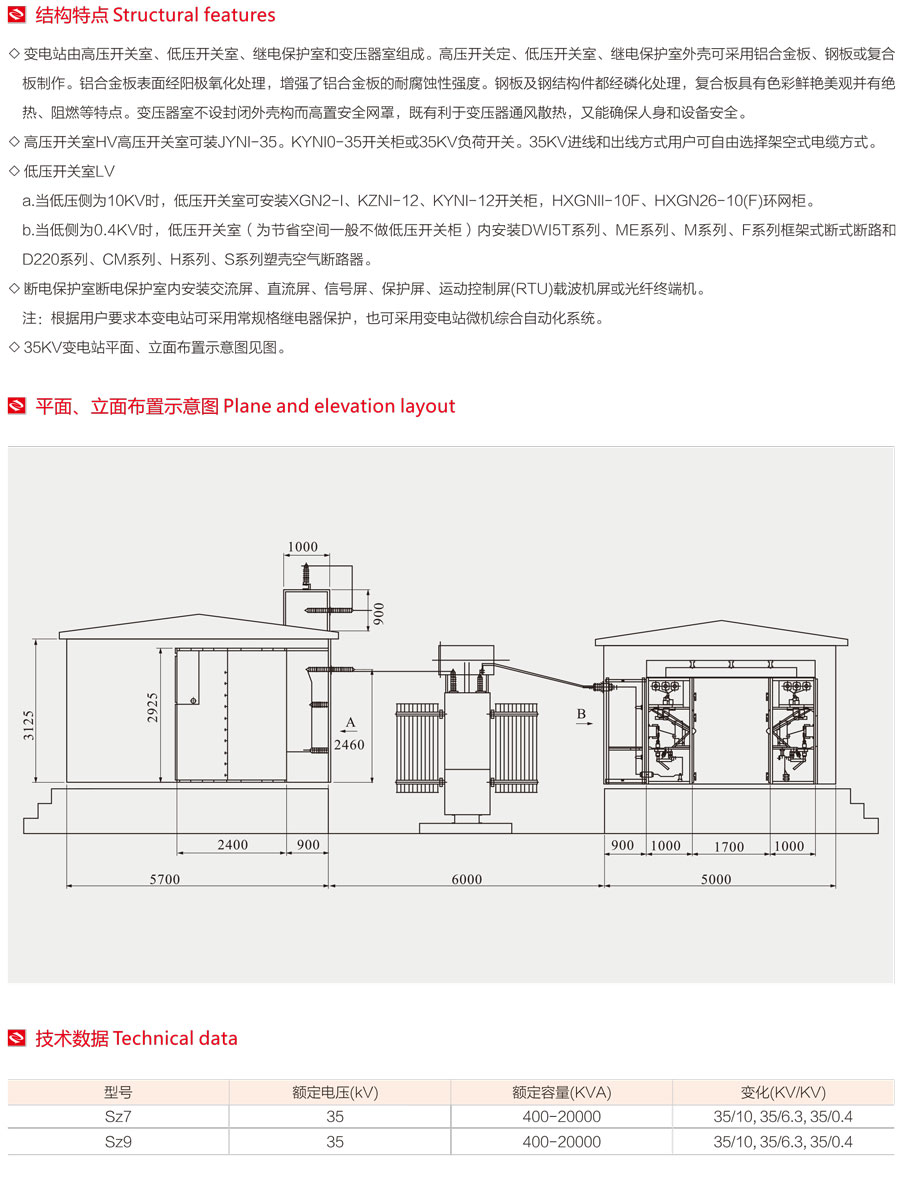

5、35KV變電站平面、立面布置示意圖見圖。
