GCK低壓抽出式開關柜用途 Use：

GCK低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。

GCK是經過全面型式試驗，是組裝而成的低壓開關柜，設計符合下列標準：

國家標準GB7251.1 -2005《低壓成套開關設備》；

國際標準舊C60439.1-1992《低壓成套開關設備和控制設備》；

GCK低壓抽出式開關柜正常使用條件 Normal use condition

?周圍空氣溫度不高于+40℃,不低于-5℃,在24小時內平均溫度不高于+35℃;

?相對溫度在瑯高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對溫度，如+20℃時為90%;

?空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃：

?無明顯搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

?海抜高度不超過2000米；

?開關柜適用于以下溫度運輸和儲存：-25℃至+55℃,在短時間內(不超過24小時)不超過+7℃;

?用戶對上述條件不能滿足時應與制造廠協商。

GCK低壓抽出式開關柜主要技術參數 Main technical parameters

?額定絕緣電壓660V/1000V

?額定工作電壓400V/660V

?輔助電路額定工作電壓：交流380V、220V，直流110V、220V

?母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

?母線額定短時耐受電流：50kA、80kA(有效值)1秒

?母線額定峰值耐受電流：105kA/0.1s、140kA/0.1s、176kA/0.1s

?分支母線額定電流：630A、1000A、1250A、1600A

?分支母線額定短時耐受電流：30kA、50kA(有效值)1秒

?分支母線額定峰值耐受電流：63kA、105kA/0.1s

?外殼防護等級：IP30、IP40

?母線設置:三相四線制、三相五線制

?操作方式：就地、遠方、自動

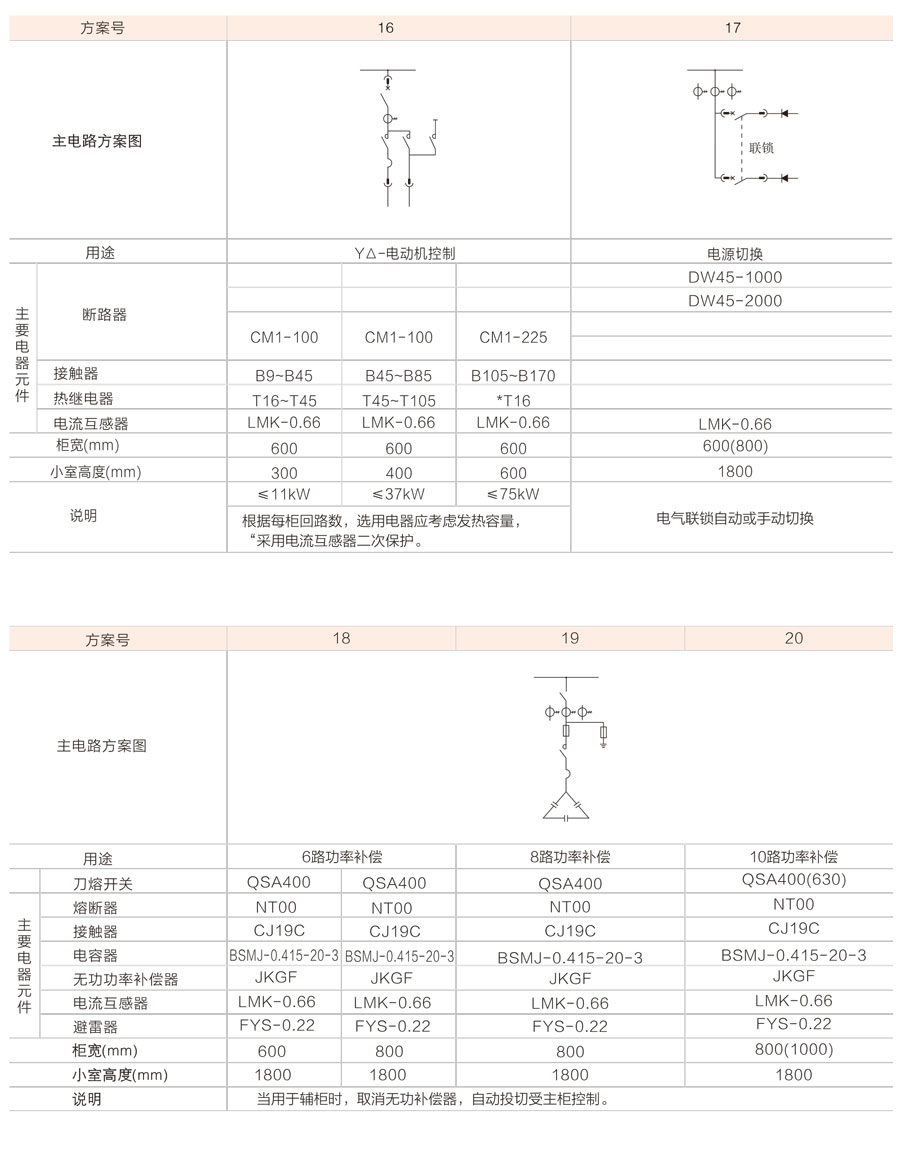

GCK低壓抽出式開關柜開關柜的分類 Switch cabinet classification

?受電柜

?母線聯絡柜

?饋電柜

?電動機控制柜

?電源切換柜

?功率因數補償柜

GCK低壓抽出式開關柜結構特點 Structural features

GCK的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘緊固互相連接成基本柜架，在按需要加上門， 檔板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點：

?柜架

柜架采用C型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。

?零部件的成型尺寸，開孔尺寸，設備間隔實行模數化(模數E=20mm,下同)。

?內部結構件采用鍍鋅處理。

?柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊壞，用于起吊和裝運。

?柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散。

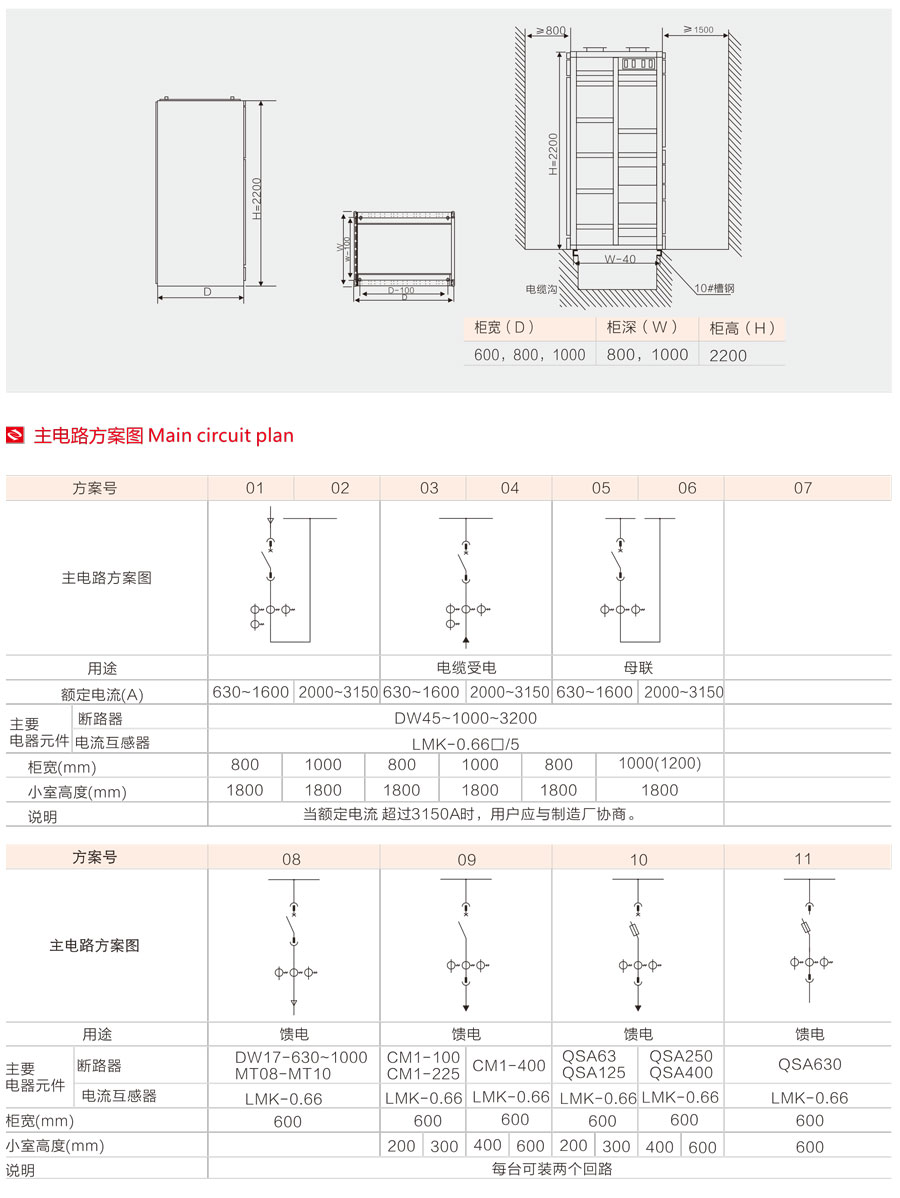

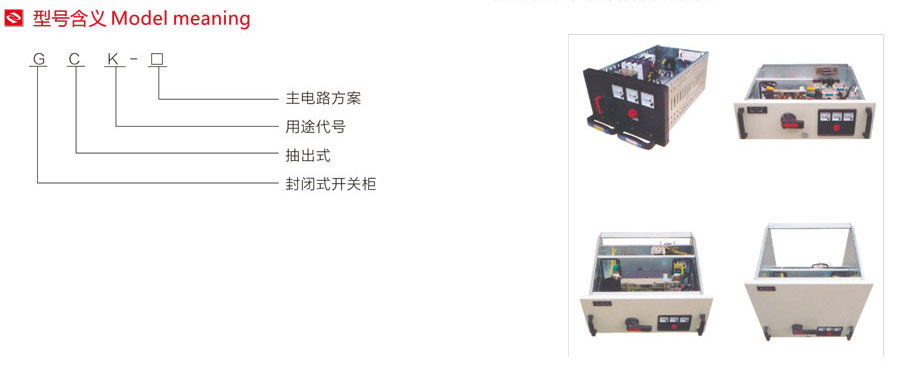

?功能單元(抽屜部分）

?抽屜單元高度模數為200mm,分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。

(外型見上圖)。

?每臺MCC柜上限能安裝9個1單元的抽屜或18個1/2單元的抽屜。

?操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。

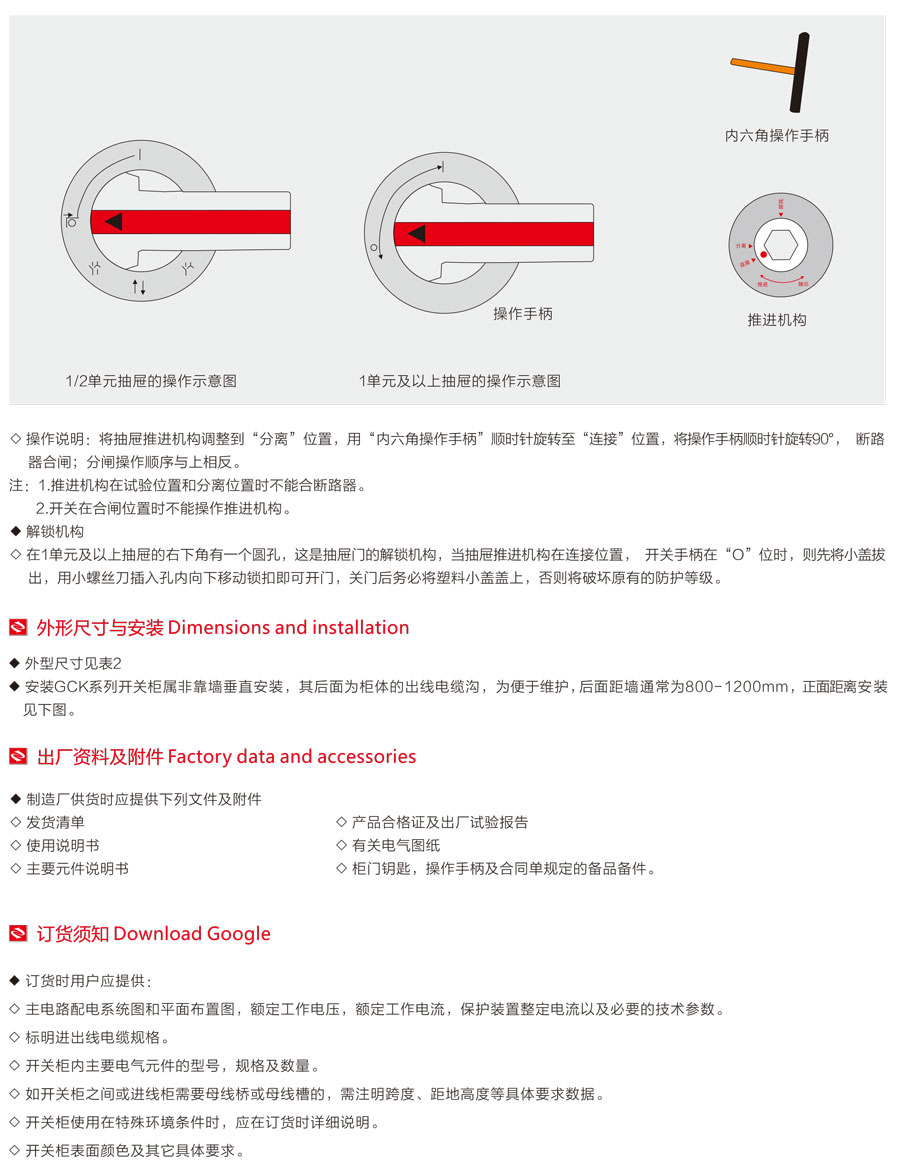

?抽屜的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

?功能單元背面具有主電路進出線插頭、輔助電路二次插頭。

?功能單元隔室采用金屬隔板隔開。

?抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

? GCK抽屜推進機構采用螺旋軌跡沿定位件運動方式，實現功能單元推進抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關，試驗位置時可進行電氣聯鎖。
